建筑工地施工平安防護網內部結構（2）

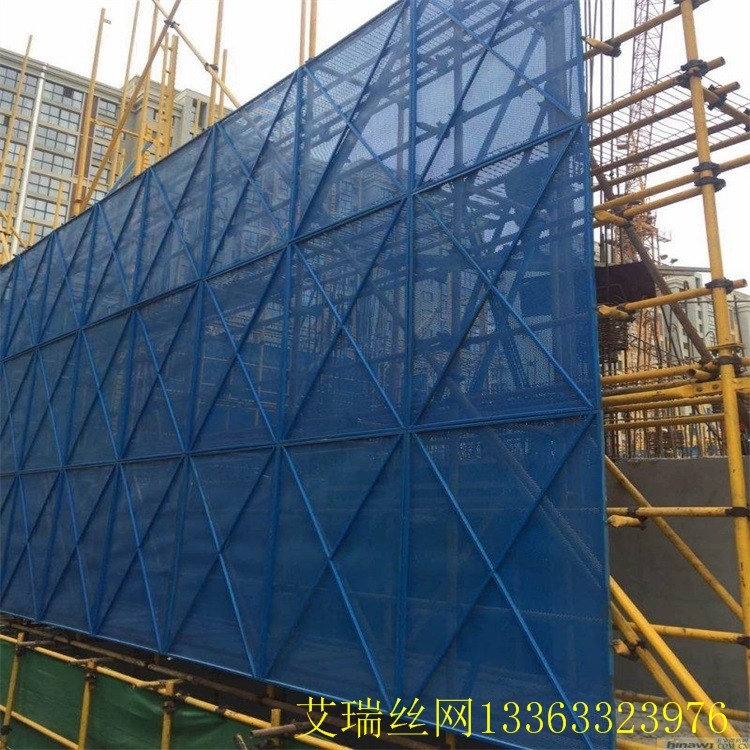

桁架導軌式,建筑工地施工防護網的設計及平面布置設計要求桁架導軌式建筑工地施工平安防護網自4層頂開始搭設，逐層提升，爬架網使用為6～37層。正立面因有斜柱，自9層頂以下1.3m處開始搭設。結構施工時提升需滿足上層扎筋立模、下層拆模、周轉材料的施工防護及操作需要；結構施工到37層后，可高處拆除。立面設計及材料選擇升降點處爬架網架體立面為定型加工的主框架。
桁架導軌式,建筑工地施工防護網綜合施工技術及方法桁架導軌式建筑工地施工平安防護網由架體、升降承力結構、防傾防墜裝置和動力控制系統四部分構成。架體部分，提升點處設置豎向主框架，豎向主框架底部由水平支承桁架相連；動力控制系統采用單軌吊車，并固定在架體上同時升降，避免頻繁摘掛。經綜合分析本工程特點與難點，桁架導軌式爬架網是適合本工程的外架形式。

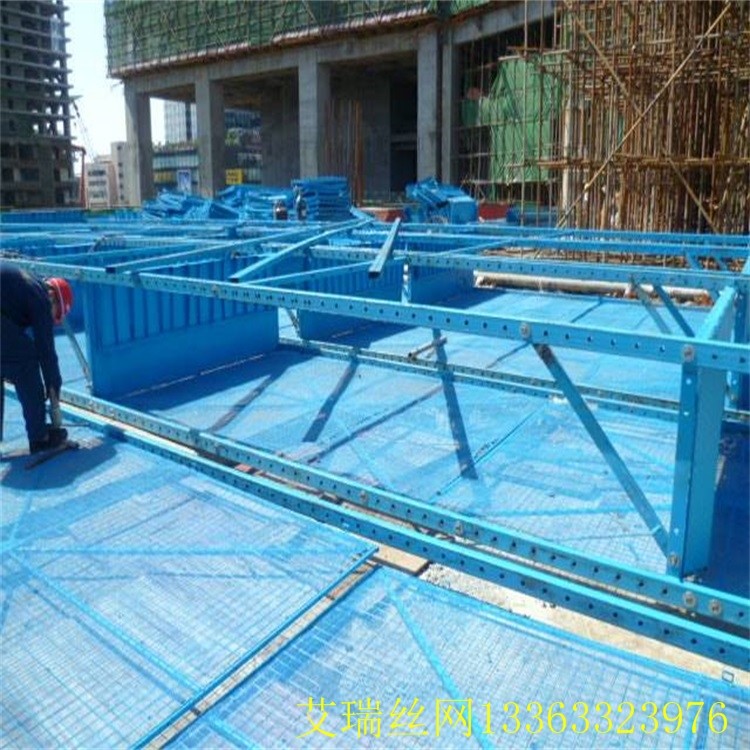

組裝平臺外立檐距爬架網內排立桿300mm，外立檐設1.5m高防護攔桿，穩固且能承受3kN/m2的均布荷載。安裝平臺搭設示意主框架外防護鋼管架搭設基本尺寸及注意事項立桿縱距不大于1.50m，大橫桿步距1.50m，架寬0.9m。相鄰大橫桿接頭應布置在不同立桿縱距內。
建筑工地施工平安防護網與施工電梯關系在主體結構施工時，施工電梯始終在爬架網下面；主體結構施工到37層后，施工電梯處的爬架網拆除。桁架導軌式爬架網的安裝與拆除爬架網安裝流程：提升底座及主框架安裝→主框架外防護鋼管架搭設→升降承力結構安裝→動力及控制系統安裝。提升底座及主框架安裝在組裝平臺上組裝桁架導軌式爬架網。
每套爬升機構安裝4根斜拉鋼絲繩，安裝于爬架網1個橫梁和2個橫梁上。左右主框架內外立桿各拉結兩根斜拉鋼絲繩，一端裝于花籃螺栓（M24型）上，花籃螺栓利用銷軸(覫20×70)裝于橫梁上且花籃螺栓中心長度調整適中；斜拉鋼絲繩另一端纏繞于主框架上，禁止纏繞在棱角上，利用繩卡固定斜拉鋼絲繩兩端或斜拉鋼絲繩與花籃螺栓預先編插連接（表1）。安裝時繩卡方向為同一方向U形頭在鋼絲繩副繩頭一端。
拐角、斜道平臺口處的腳手板應與橫向水平桿連接可靠，防止滑動。建筑工地網底層腳手板宜采用木腳手板鋪設，其縫隙小于5mm。在操作層外排架處，利用木板、膠合板等搭設擋腳板，其高度以150～200mm為宜。擋腳板設置于外排架安外側，擋腳板應垂直于腳手板、高度一致，對接縫設置于立桿處，利用10號鐵絲與立桿固定。
